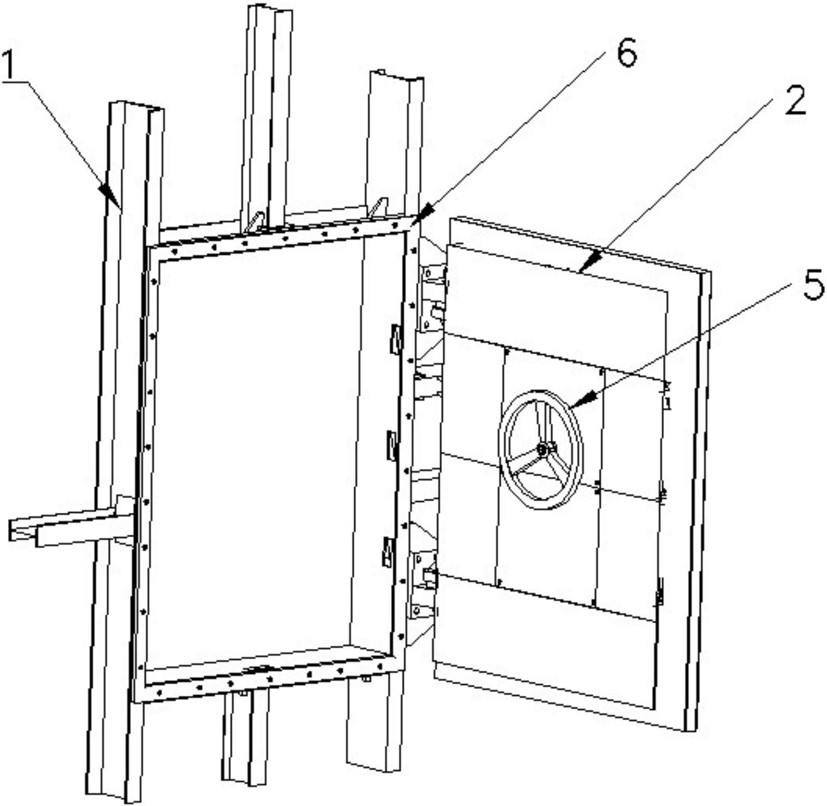

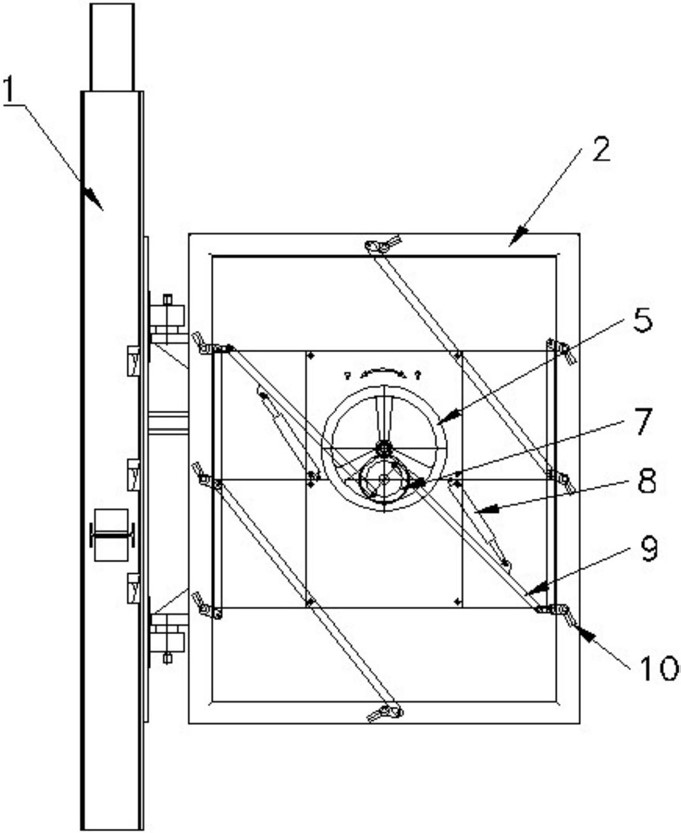

礦用全自動防水密閉門，包括門框、門扇、驅動開關門油缸、手輪、鎖緊油缸、連動桿，所述門扇通過軸承鉸鏈與門框上，驅動開關門油缸的前端通過支耳與門扇連接，驅動開關門油缸的后端通過支座與門框連接，所述門框的四周粘結有密封膠墊，所述門扇內設有手輪，手輪與傳動齒輪嚙合，傳動齒輪與連動桿連接，連動桿的末端設有門鎖，鎖緊油缸的一端與連動桿連接，另一端固定在門扇內的支架上，所述驅動開關門油缸及鎖緊油缸通過連接油路與驅動液壓泵站連接，驅動液壓泵站通過電氣連接線路與智能控制主機連接。本實用新型設計合理；防水密閉門采用自動控制系統，改變了以往人工調制的方式，不僅能夠節省人力，提高了礦井的地下安全。

礦用防水防火密閉門主要設置在井下變電所和排水泵房通往井底車場的通道內，也可安裝在采區大巷中，起到突發災害時既能防止水災的侵襲又有防止明火及煙塵的功能，而現有技術中的煤礦井下防水密閉門一般采用人工操作，即人工打開和關閉，人工鎖緊和解鎖，其基本結構由門框、門扇、合頁和鎖緊裝置構成，鎖緊裝置一般由安裝在門扇門框上的楔塊、絲桿或鎖緊轉動手柄構成，打開或關閉防水密閉門時，需要人工進行操作，逐個轉動手柄或鎖緊楔塊進行鎖緊或打開，防水密閉門平時處于常開狀態，發生災害時，人工操作耗費時間、人力，不能及時快速的關閉密閉門，而現在有些井下水泵房已經實現無人值守，發生災害時，密閉門不能自動關閉無法實現對變電所、水泵房的保護，顯而易見手動防水密閉門已不適應目前礦井自動化的發展需求。

礦用全自動防水密閉門工作原理：

防水密閉門自動關門動作：遠程發出關門指令或就地按下關門按鈕后，控制信號傳輸至控制系統主機，系統主機轉化為輸出信號，首先啟動語音報警器，發出“密閉門正在關閉，請注意安全”警示，同時控制主機控制啟動液壓站開始工作，驅動開關門油缸3動作將密閉門的門扇2關閉，密閉門關閉到位后，位置傳感器收動信號后，傳送至主機，主機控制驅動密閉門門扇2中的鎖緊油缸8發出鎖門指令，密閉門鎖緊后，控制主機通過延時停止液壓站工作，同時語音警示指示關閉，關門動作完成。

防水密閉門自動開門動作：遠程發出開門指令或就地按下開門按鈕后，控制信號傳輸至控制系統主機，系統主機轉化為輸出信號，首先啟動語音報警器，發出“密閉門正在打開，請注意安全”，同時控制主機控制液壓站啟動工作，密閉門門扇2內的鎖緊油缸8將密閉門解開鎖緊，位置傳感器接收到門鎖打開后，傳送信號至控制主機，主機控制驅動開門開關門油缸2 動作，將密閉門打開，密閉門打開后液壓站停止工作，同時語音警示指示關閉，開門動作完成。

防水密閉門異常停電時：密閉門的控制系統具有停電自卸荷功能；即控制系統停電時自動卸荷油缸內壓力轉換為手動開關門動作，此時可通過人為手動關門，轉動手輪(5鎖緊手輪與鎖緊裝置相連接)即可實現對密閉門的關門鎖緊動作。

 以上所述為本實用新型較佳實施例，對于本領域的普通技術人員而言，根據本實用新型的教導，在不脫離本實用新型的原理與精神的情況下，對實施方式所進行的改變、修 3/3頁改、替換和變型仍落入本實用新型的保護范圍之內。
