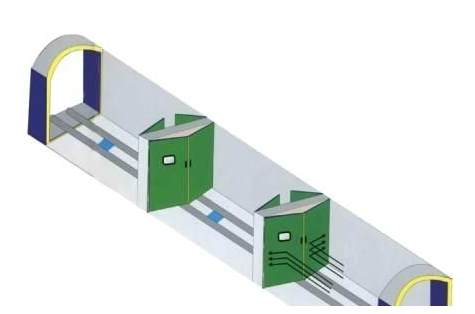

復合式減壓風門,小紀汗煤礦風門供應由2套門框（左門柱2個、右門柱2個、頂箱2個）、門扇（正向風門4扇、反向風門4扇）、氣動執行元件箱（設置在頂箱中）、氣動控制元件箱（2個主控箱設置在右門柱內）、氣動按鈕箱4個組成，各連接部件通過螺栓組裝。

復合式減壓風門工作原理

1)正常通過

l行人到達A門時，按動A門綠色開門按鈕，若B門此時處于關閉狀態，則開門信號經控制箱處理后輸出，控制A門氣缸開啟風門A，同時發送閉鎖信號至B門控制箱，對B門進行強制閉鎖， B門不能再開啟。復合式減壓風門,小紀汗煤礦風門供應

l行人通過A門后必須按動A門另一側紅色關門按鈕關閉風門A，其信號經控制箱處理后輸出，控制A門氣缸關閉風門A， A門完全關閉之后，控制箱閉鎖信號方可自行斷開，B門才可以開啟；

l同樣，行人通過B門時，按動B門綠色開門按鈕，若A門此時處于關閉狀態，則開門信號經控制箱處理后輸出，控制B門氣缸開啟風門B，同時發送閉鎖信號至A門控制箱，對A門進行強制閉鎖，A門不能再開啟；

l行人通過B門后必須按動B門另一側紅色關門按鈕關閉風門B，其信號經控制箱處理后輸出，控制B門氣缸關閉風門B，B門完全關閉之后，控制箱閉鎖信號方可自行斷開，A門才可以開啟。

l行人反向通過時，操作步驟相同。

2)緊急及異常通過

l當有緊急情況發生需要緊急解除閉鎖裝置進行開門時，或風門、氣控裝置發生異常情況無法正常開門時，可拉開A門氣源箱或控制箱上任一應急泄壓手拉閥，即可手動拉開風門A，拉開B門氣源箱或控制箱上任一應急泄壓手拉閥，即可手動拉開風門B。

l應急泄壓手拉閥被拉出時，該道風門的氣控裝置將完全失效，同時，氣控裝置的閉鎖功能將完全失效。

l如要恢復氣控裝置，需將該道風門的氣源箱及氣控箱上的應急泄壓手拉閥全部推回復位，氣控裝置將自動恢復至緊急泄壓前的正常運行狀態，閉鎖功能將自動恢復。

lA門與B門閉鎖，同時只能打開一道風門。復合式減壓風門,小紀汗煤礦風門供應
