純氣控連鎖減壓風門技術協議
一、產品名稱
序號 名稱 規格型號 數量
1 風門氣控系統 QKZM-1 3套
2 連鎖減壓風門（凈通過尺寸） 2.4m*2.8m（寬*高） 3套
備注：巷道壓力0-3000Pa，應保證風門正常使用，在風壓作用下無變形。
兩道風門之間距離：（0.5m）

二、使用條件
1.巷道負壓0-3000Pa；
2.安裝地點巷道圍巖穩定，巷道變形小，且無嚴重淋水；
3.適用于井下煤塵及甲烷爆炸性氣體的危險場所；
4.工作環境為-30℃～40℃；
三、系統組成
1.風門結構組成
無壓風門為分體結構，在井下組合安裝后使用。無壓風門主要由門扇、門框、合頁、等組成。門框采用鋼制型材焊接而成；門扇采用鋼制型材做骨架；門扇與連桿連接，使得風門能可靠關閉。
2.氣控系統
2.1安裝位置
氣控箱安裝于每道風門兩側，開關門按鈕安裝在氣控箱上。
2.2工作原理
1)正常通過
l行人到達A門時，按動A門綠色開門按鈕，若B門此時處于關閉狀態，則開門信號經控制箱處理后輸出，控制A門氣缸開啟風門A，同時發送閉鎖信號至B門控制箱，對B門進行強制閉鎖， B門不能再開啟。
l行人通過A門后必須按動A門另一側紅色關門按鈕關閉風門A，其信號經控制箱處理后輸出，控制A門氣缸關閉風門A， A門完全關閉之后，控制箱閉鎖信號方可自行斷開，B門才可以開啟；
l同樣，行人通過B門時，按動B門綠色開門按鈕，若A門此時處于關閉狀態，則開門信號經控制箱處理后輸出，控制B門氣缸開啟風門B，同時發送閉鎖信號至A門控制箱，對A門進行強制閉鎖，A門不能再開啟；
l行人通過B門后必須按動B門另一側紅色關門按鈕關閉風門B，其信號經控制箱處理后輸出，控制B門氣缸關閉風門B，B門完全關閉之后，控制箱閉鎖信號方可自行斷開，A門才可以開啟。
l行人反向通過時，操作步驟相同。
2)緊急及異常通過
l當有緊急情況發生需要緊急解除閉鎖裝置進行開門時，或風門、氣控裝置發生異常情況無法正常開門時，可拉開A門氣源箱或控制箱上任一應急泄壓手拉閥，即可手動拉開風門A，拉開B門氣源箱或控制箱上任一應急泄壓手拉閥，即可手動拉開風門B。
l應急泄壓手拉閥被拉出時，該道風門的氣控裝置將完全失效，同時，氣控裝置的閉鎖功能將完全失效。
l如要恢復氣控裝置，需將該道風門的氣源箱及氣控箱上的應急泄壓手拉閥全部推回復位，氣控裝置將自動恢復至緊急泄壓前的正常運行狀態，閉鎖功能將自動恢復。
lA門與B門閉鎖，同時只能打開一道風門。
四、主要技術參數
1.風門主要技術參數
1)規格尺寸2.4*2.8(寬×高)）尺寸類型為：凈通過尺寸；
2)風門材質：
a)門門框采用40mm*40mm組焊成150mm*500mm的門柱矩；
b)門扇骨架采用40mm*40mm*3mm方管,面板采用厚度2mm的鋼板；
3)風門開啟形式：同向同步開閉；
4)門扇開啟角度：≥90度；
5)門扇與門扇、門扇與門框之間加裝密封膠墊，雙向密封，確保密封性能良好；
6)門框、門扇采用全鋼噴漆結構，防腐、防潮、阻燃、強度大、不變形；顏色為藍色；
2.氣動風門系統主要技術特性
1)控制系統：QKZM-1氣控系統；
2)驅動裝置：氣壓傳動；
3)門扇開啟角度：≧90；
4)風門開啟形式：每組4扇門正反向同步開啟關閉。車輛及人員通過時，按動開門按鈕風門自動打開，車輛或人員經過后按動關門按鈕自動關閉，無需人力開啟；
5)安全性能強，風門開啟關閉時間可調，有效防止風門破壞傷人事故的發生；
6)兩道風門之間實現閉鎖，只能打開一道風門；
7）氣動控制系統簡單，易安裝、易維護；
3.主要特點
1）門體與門扇之間緊密連接，漏風量小。
2）系統簡單，安全可靠。
3）防腐、防潮、阻燃、強度大。
4.主要配置

單套機械部分主要部件配置
序號	名稱	數量	單位
1	門柱	12	件
2	頂箱	6	件
3	門扇	24	扇
4	底連接固定門檻	6	根
5
6
單套氣控部分主要部件配置
序號	名稱	數量	單位
1	氣缸	24	件
2	氣控裝置	3	套
3	氣控外圍件	3	套

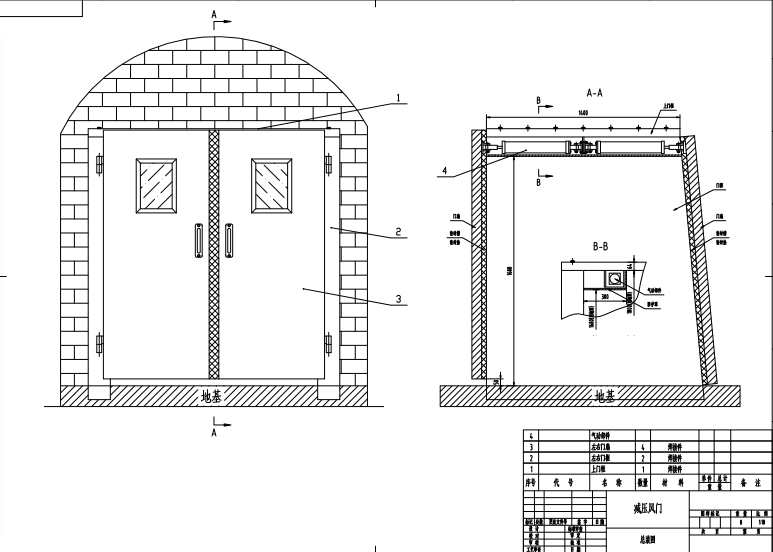

純氣控連鎖減壓風門圖紙
